Cylindry z drążonym tłokiem serii RCH, RRH, RARH i RACH

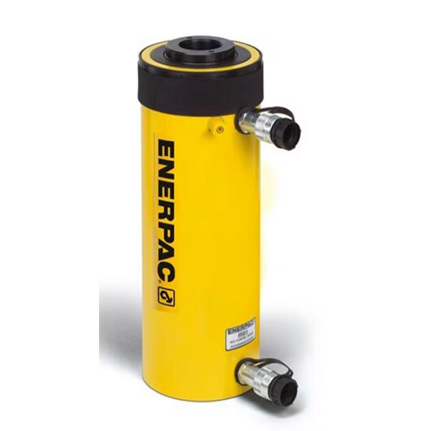

Cylindry z drążonym tłokiem – seria RCH

✔︎ Siłowniki z drążonym tłokiem umożliwiają wytwarzanie sił ciągnących i pchających
✔︎ Jednostronnego działania, sprężyna powrotna
✔︎ Niklowana powłoka wewnętrznej tulei ślizgowej modeli o udźwigu ponad 20 ton zapewnia trwałość cylindra
✔︎ Pokrycie emalią piecową dla zapewnienia podwyższonej odporności na korozję
✔︎ Model RCH120 złączkę AR630 i przyłącze 1/4″ NPTF
✔︎ Modele RCH121 i RCH1211 mają redukcję FZ1630 oraz złączkę AR630, a wszystkie pozostałe modele wyposażone są w złączkę CR400

Udźwig: 12 – 95 tom
Skok: 8 – 155 mm
Średnica otworu centralnego: 19,5 – 79 mm
Max ciśnienie robocze: 700 bar

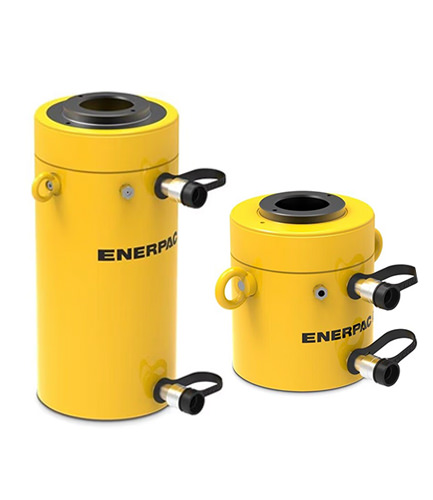

Cylindry z drążonym tłokiem – seria RRH

✔︎ Zawory nadmiarowe zapobiegają uszkodzeniu w razie nadmiernego ciśnienia
✔︎ Pokrycie emalią piecową dla zapewnienia podwyższonej odporności na korozję
✔︎ Gwintowane kołnierze ułatwiają zabudowę (za wyjątkiem modeli RRH1001 i RRH1508)
✔︎ Niklowana powłoka wewnętrznej tulei ślizgowej zapewnia większą trwałość
✔︎ Konstrukcja z drążonym tłokiem pozwala na wykorzystanie zarówno sił ciągnących jak i pchających
✔︎ Wszystkie modele wyposażone są w złączki CR400 z pokrywką przeciwpyłową
✔︎ Uszczelnienie zgarniające tłoka zmniejsza zanieczyszczenie i wydłuża żywotność cylindra

Udźwig: 30 – 145 tom
Skok: 38 – 258 mm
Średnica otworu centralnego: 33,3 – 79,2 mm
Max ciśnienie robocze: 700 bar

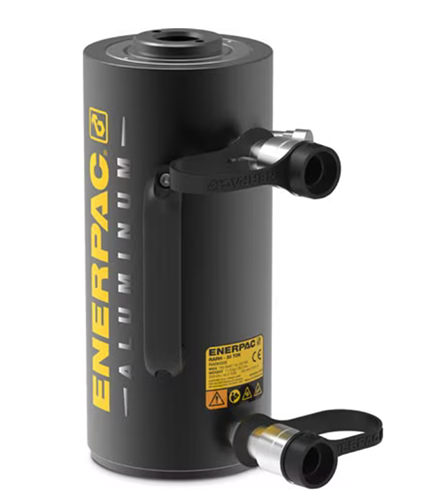

Cylindry z drążonym tłokiem – seria RARH

✔︎ Modele lżejsze i o mniejszej wysokości minimalnej w porównaniu z odpowiadającymi im modelami serii RACH jednostronnego działania Dwustronne ✔︎ działanie zapewnia szybki powrót, niezależnie od długości węży względnie od ewentualnych strat w układzie Zabudowany zawór bezpieczeństwa służy jako zabezpieczenie przed nadmiernie wysokim ciśnieniem Konstrukcja z drążonym tłokiem pozwala na wykorzystanie zarówno sił ciągnących jak i pchających
✔︎ Łożyska kompozytowe zwiększają żywotność siłownika i odporność na obciążenia boczne
✔︎ Utwardzana powłoka na wszystkich powierzchniach jest odporna na uszkodzenia i wydłuża żywotność siłownika Złączki CR400 i uchwyty dołączone do wszystkich modeli
✔︎ Samonośna rura prowadnicy tłoka wydłuża żywotność uszczelki
✔︎ Stalowa płyta podstawy i siodełko chronią przed uszkodzeniami z powodu nad miernych obciążeń
✔︎ Zintegrowany pierścień oporowy uniemożliwia zbyt daleki wysuw tłoka i jest przystosowany do pełnego obciążenia siłownika
✔︎ Wszystkie siłowniki spełniają wymagania normy ASME B-30.1.

Udźwig: 30 – 150 tom
Skok: 50 – 250 mm
Średnica otworu centralnego: 34 – 79 mm
Max ciśnienie robocze: 700 bar

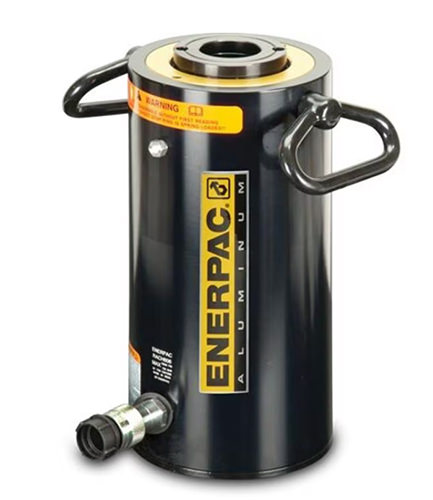

Cylindry aluminiowe z drążonym tłokiem – seria RACH

✔︎ Siłowniki z drążonym tłokiem umożliwiają wytwarzanie sił ciągnących i pchających
✔︎ Łożyska kompozytowe zwiększają żywotność cylindra i odporność na obciążenia boczne
✔︎ Hartowana powłoka zewnętrznej powierzchni chroni przed uszkodzeniami oraz wydłuża żywotność siłownika Samonośna rura prowadnicy tłoka wydłuża żywotność uszczelki jak i samego siłownika
✔︎ Seryjne uchwyty w każdym modelu
✔︎ Wszystkie modele są wyposażone w złączkę CR400 z korkiem przeciwpyłowym
✔︎ Stalowa płyta podstawy oraz element dociskowy chronią przed uszkodzeniami z powodu nadmiernych obciążeń
✔︎ Zintegrowany pierścień oporowy uniemożliwia za daleki wysuw tłoka i jest przystosowany do pełnego obciążenia siłownika
✔︎ Wysokosprawna sprężyna powrotna zapewnia szybki powrót do pierwotnego położenia

Udźwig: 20 – 150 tom
Skok: 50 – 250 mm
Średnica otworu centralnego: 27 – 79 mm
Max ciśnienie robocze: 700 bar
